催化燃烧设备废气处理系统是怎样组成的？

催化燃烧设备废气处理系统是怎样组成的？

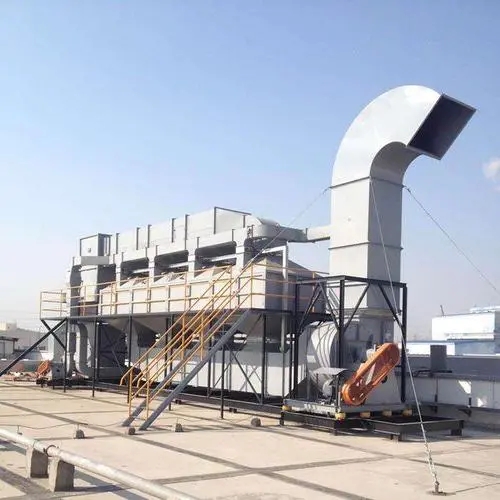

催化燃烧设备设备主体结构由净化设备主机、引风机、控制系统三***部分组成。其间净化设备包含：阻火除尘器、热交换器、预热器、催化燃烧室。在催化燃烧进程中，催化剂下降反应的活化能，一同使反应物分子富集于催化剂表面，以前进反应速率。凭借催化剂可使废气在较低的起燃温度条件下产生无焰燃烧，并氧化分解成为CO2和H2O，一同放出许多热量，达到了净化废气的目的。VOCs催化燃烧技术中，关键是催化剂的研制，其功能的***坏对废气毁掉速率和能耗有着决定性的影响。依照催化剂所用的活性组分不同，催化剂可以分为贵金属催化剂和非贵金属氧化物催化剂两***类。依照催化剂的形状不同，催化剂可以分为颗粒催化剂和整体式催化剂两***类。

一、催化燃烧设备的吸附与循环进程

1、活性炭循环进程：活性炭运用一段时间，吸附了相应量的浓度后，会下降或失掉吸附才能，此时活性炭需脱附循环，循环后活性炭重新康复吸附功能，活性炭可继续运用。循环时，发动催化燃烧设备预热室电源，将空气预热，预热后的气体进入吸附箱，箱中活性炭受热后，活性炭吸附的VOC蒸发出来，VOC经风机送入催化燃烧室燃烧，分解成CO2和H2O蒸汽等热空气，热空气一部分回到活性炭吸附箱继续给活性炭加热，另一部分热空气排空，热空气内部循环多次，活性炭即可循环。

2、活性炭吸附进程：喷漆车间排出的废气由漆雾过滤器（水幕漆雾净化）除去漆雾粉尘和水雾后经初中效过滤器进入活性炭吸附设备，废气经过活性炭层时，废气中的组分被吸引到活性炭的微孔中并浓集坚持其间，组分然后与其它组分分开，其它组分气体（洁净气体）经风机排空。

二、催化燃烧设备废气处理系统是怎样组成的？

1、过滤材料选用现在净化速率的玻璃纤维阻漆网，这种干式过滤材料是根据漆雾净化的***点出来的，它由玻璃纤维多层复合而成，密度跟着厚度逐渐增***，后边用一层不同原料起支撑效果，具有高速、容量***、作业费用低、阻燃等***点。

2、漆雾净化的高速率，排放气体符合我***排放规范，干式过滤器选用二级过滤的方法，在过滤的基础上再进行二级过滤，而且二级过滤材料较均匀，密度较高。孔径较细，二级过滤后漆雾的净化率较高。

3、干式过滤器选用2.75mm不锈钢材料制造，选用抽拉式结构，这种方法使过滤材料较简单整理和替换。

4、由干式过滤系统、活性炭吸附系统、催化燃烧循环系统、电气控制系统及通风管道系统等五***子系统组成。

活性炭吸附床和催化燃烧设备联接管道中设置阻火阀：假设气体温度过高时，阻火阀发挥效果，阻挠高温气体进入活性炭吸附床，稳定作业。设置补凉风机控制温度：当活性炭吸附床内的温度高于设定值时，补凉风时机自动发动，弥补凉风，下降吸附床内温度，稳定作业。活性炭吸附箱和催化燃烧设备别离设置超温自动报警、断电和补风降温设备。催化燃烧设备将符合吸附条件的废气送入活性炭吸附箱进行吸附净化，净化后的洁净气体由主排风机排入***气中。吸附设备配有备用吸附箱1套，当活性炭吸附饱满后经过控制阀门切换至催化燃烧脱附状况；脱附循环系统选用在线脱附循环（也可选用离线脱附循环），即吸附进程为连续式处理工艺，在备用吸附设备投入运用一同，饱满吸附箱则进行脱附作业，脱附后活性炭箱预至极下次循环运用。
